16 · 设备控制（PLC 远程控制）
所属板块：项目管理（单项目维度）
功能概述
设备控制用于对项目中的 PLC 控制箱进行远程监控与操控，所有读写均通过速控云（Sukon Cloud）平台中转：
- 实时数据：查看水压启动值、水压停止值、水压报警值、执行器开度、阀门开关状态等实时值；
- 控制参数下发：远程修改水压启停值、报警值、执行器（阀门）开度；
- 阀门控制：切换自动 / 手动模式，手动开阀 / 关阀。
适用角色：
| 操作 | 超级管理员 | 系统管理员 | 项目管理员 |
|---|---|---|---|
| 查看实时数据 | ✅ | ✅ | ✅ |
| 下发控制参数 / 阀门操作 | ✅ | ✅ | 视前端控制，通常仅查看 |
⚠️ 设备控制直接作用于现场设备，错误的参数可能影响水泵、阀门运行。请由熟悉现场工艺的人员操作，并在操作前与现场确认。
页面入口：项目详情 →「设备控制」页签。
前提条件
设备控制依赖以下配置（通常由实施人员在建设期完成）：
- PLC 控制箱已在设备绑定中绑定，且设备编号 = 速控云平台的 deviceId；
- 设备已配置 PLC 变量 ID（存储在设备扩展配置中），包括：
- 水压启动值、水压停止值、水压报警值、执行器开度对应的变量 ID；
- 阀门开（valve_open）、阀门关（valve_close）变量 ID；
系统配置 / 速控云平台配置（uid / sid）有效。
未配置变量时，页面会提示「设备未配置 PLC 参数 / 设备未配置有效的 PLC 变量 ID」。
界面与实时数据
设备控制页以项目底图为主体：设备以标注点的形式显示在底图上，标注点直接展示实时读数（如「水位设备 0.002 MPa」「流量计 0.0 m³ / 水压计 0.01 m」），底部有图例，右侧为可搜索的设备清单。点击底图上的设备标注点（或右侧清单中的设备），屏幕右侧滑出该设备的控制面板：

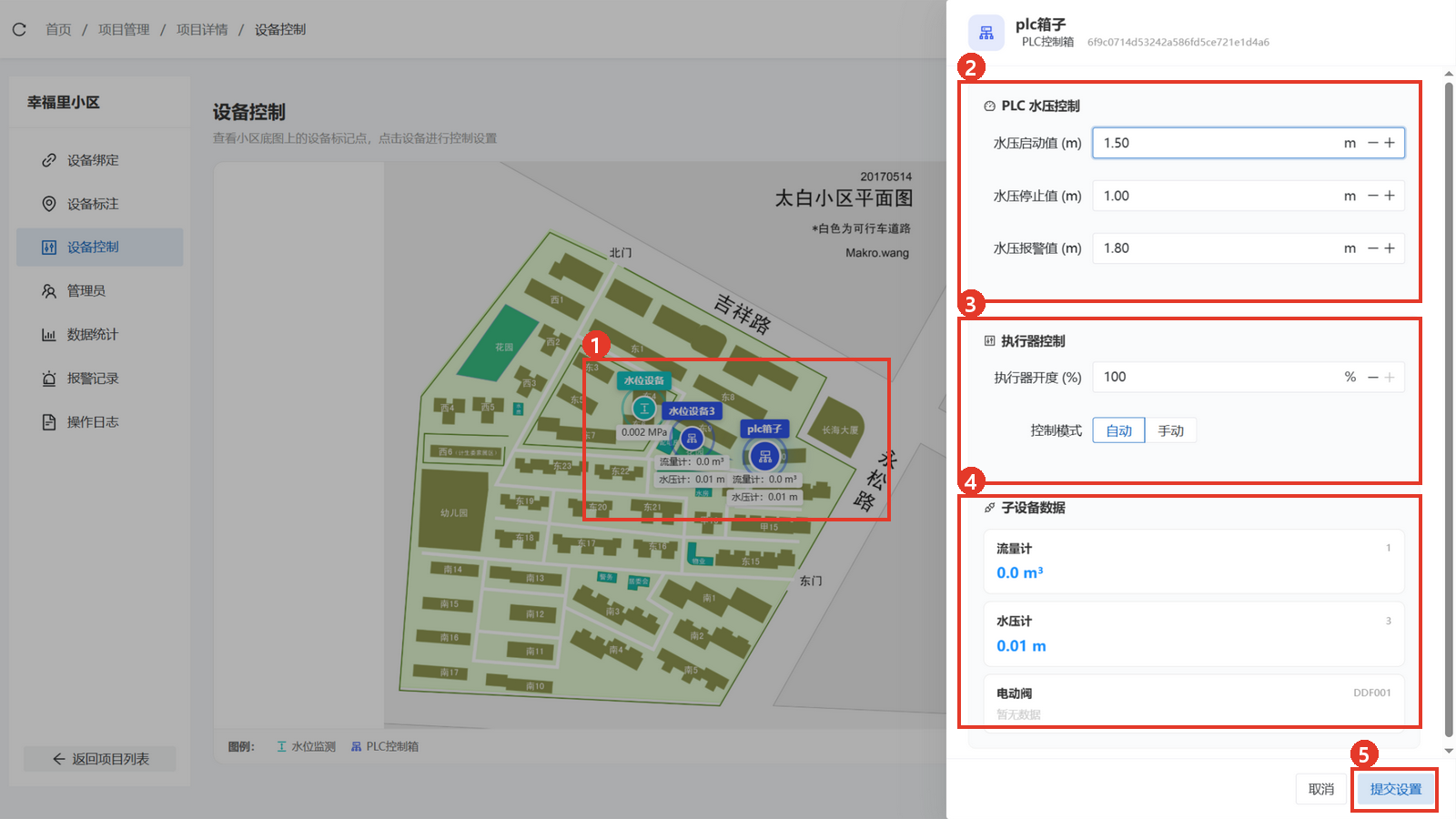

图中：① 底图上的设备标注点（点击打开控制面板）；② PLC 水压控制：水压启动值 / 停止值 / 报警值；③ 执行器控制：执行器开度（%）、控制模式（自动 / 手动）；④ 子设备数据：流量计、水压计、电动阀等子设备的实时读数；⑤ 「提交设置」按钮。
控制面板各区块说明：
| 区块 | 内容 | 说明 |
|---|---|---|
| PLC 水压控制 | 水压启动值 / 停止值 / 报警值 | 水压降到启动值启泵、达到停止值停泵；报警值为 PLC 侧报警阈值，单位 m |
| 执行器控制 | 执行器开度（%）、控制模式 | 模式切换 自动 / 手动，手动模式下控制执行器开关 |
| 子设备数据 | 各子设备实时读数 | 只读展示，如流量计（m³）、水压计（m）、电动阀状态 |
实时值从速控云平台读取；面板同时回显此前下发的设定值，便于对照「设定值」与「实际回读值」。
下发控制参数
- 在设备控制弹窗中修改参数：
| 参数 | 单位 | 说明 |
|---|---|---|
| 水压启动值 | m | 水压降至该值时启泵 |
| 水压停止值 | m | 水压升至该值时停泵 |
| 水压报警值 | m | PLC 侧报警阈值 |
| 执行器开度 | % | 阀门目标开度 |
| 控制模式 | — | 自动（由 PLC 按启停值自动控制）/ 手动（由平台直接指令控制） |
| 执行器开关 | — | 仅手动模式显示：开 / 关 |
- 点击 提交设置，系统将参数批量写入速控云平台，由平台转发到现场 PLC。
- 写入成功后，本平台同步记录用户设定值；失败时提示「写入 Sukon 平台失败」及原因。
阀门控制模式说明
| 模式 | 行为 |
|---|---|
| 自动 | 阀门开、关指令均置为 0，由 PLC 根据水压启停值自动调节 |
| 手动 + 开 | 阀门开 = 1、阀门关 = 0，强制开阀 |
| 手动 + 关 | 阀门开 = 0、阀门关 = 1，强制关阀 |
⚠️ 从手动切回自动时，系统会自动把开 / 关指令清零。切换模式前请确认现场允许。
常见问题
Q：提示「写入 Sukon 平台失败」？
检查 系统配置 / 速控云平台配置 是否正确、速控云平台侧设备是否在线；网络恢复后重试即可，参数不会半写（失败即整批未生效）。
Q：实时数据全部显示「--」？ 多为设备离线、变量 ID 配置有误或速控云平台无该变量数据；可与设备绑定页的「最新读数」互相印证。
Q：设备控制里的「水压报警值」和设备绑定里的「预警值」是一回事吗？ 不是。设备控制的水压报警值写入 PLC 本地（由现场控制器执行动作）；设备绑定的预警值（预警 / 强预警）是平台短信告警的判断依据，两者建议保持协调但相互独立。
